Uprising Specifications
TORKLIFT REVOLUTION UPRISING INSIDE DOOR STORAGE MEASUREMENTS
confirm step width and mounting position.

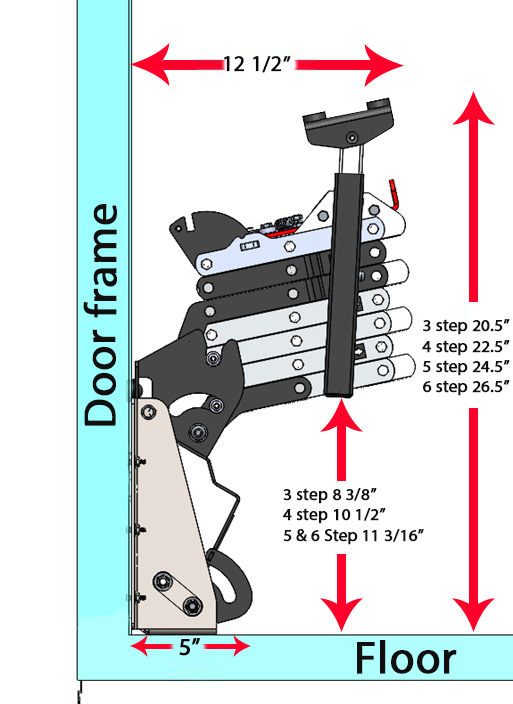

Figure 2: Interior step (stored) measurement — identifies where to measure inside the doorway for clearance and proper step fit when folded in.
| GlowStep REVOLUTION® Uprising Step System | ||||
|---|---|---|---|---|
| Description / Part Number |
Narrowest part of doorway frame (A) |
Height from Ground to Bottom of Door Threshold (B) | Step Tread Depth/Width | Weight Capacity |
| 3-Step Models | ||||
| 61cm – A9103 | 61cm | 50.5cm–69.5cm | 20cm x 47cm | 170kg |
| 66cm – A9303 | 66cm | 50.5cm–69.5cm | 20cm x 52cm | 170kg |
| 71cm – A9003 | 71cm | 50.5cm–69.5cm | 20cm x 57cm | 170kg |
| 76cm – A9403 | 76cm | 50.5cm–69.5cm | 20cm x 57cm | 170kg |
| 4-Step Models | ||||
| 61cm" – A9104 | 61cm | 69.5cm–88.6cm | 20cm x 47cm | 170kg |
| 66cm – A9304 | 66cm | 69.5cm–88.6cm | 20cm x 52cm | 170kg |
| 71cm – A9004 | 71cm | 69.5cm–88.6cm | 20cm x 57cm | 170kg |
| 76cm – A9404 | 76cm | 69.5cm–88.6cm | 20cm x 57cm | |
| 5-Step Models | ||||
| 61cm" – A9105 | 61cm | 88.6cm–107.6cm | 20cm x 47cm | 150kg |
| 66cm – A9305 | 66cm | 88.6cm–107.6cm | 20cm x 52cm | 150kg |
| 71cm – A9005 | 71cm | 88.6cm–107.6cm | 20cm x 57cm | 150kg |
| 76cm - A9006 | 76cm | 88.6cm–107.6cm | 20cm x 57cm | 150kg |
| 6-Step Models | ||||
| 61cm – A9106 | 61cm | 107.6cm–126.7cm | 20cm x 47cm | 140kg |
| 66cm– A9306 | 66cm | 107.6cm–126.7cm | 20cm x 52cm | 140kg |
| 71cm – A9006 | 71cm | 107.6cm–126.7cm | 20cm x 57cm | 140kg |
| 76cm – A9406 | 76cm | 107.6cm–126.7cm | 20cm x 57cm | 140kg |
